在给水处理工艺中，絮凝环节对水质净化效果起着决定性作用。穿孔集水槽、人字栅条和絮凝网格作为絮凝池的核心构件，通过科学的水流控制实现高效絮凝。本文将系统解析这三类装置的工作原理、结构特点及工程应用价值。
一、穿孔集水槽：水力分配的精密控制器
穿孔集水槽是絮凝池末端的核心集水装置，其设计直接影响出水均匀性。传统集水槽采用堰式出水，易出现短流现象，而穿孔集水槽通过在槽壁开设直径8-15mm的圆孔阵列（孔距一般为孔径的2-3倍），实现三维立体集水。根据伯努利方程，当孔眼流速控制在0.3-0.5m/s时，可保证各孔眼出流量差异不超过5%。工程实践中常采用"丰"字形布置的多槽系统，主槽宽度按1.2-1.5倍支槽宽度设计，确保水力负荷均衡。某水厂改造案例显示，将普通集水槽升级为穿孔式后，浊度去除率提升12%，且反冲洗周期延长30%。
二、人字栅条：涡旋絮凝的动力学发生器

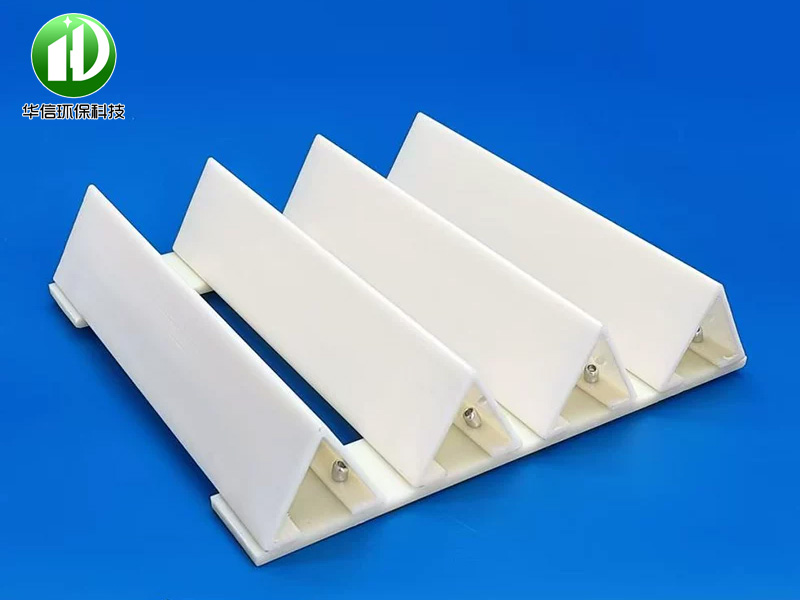

人字栅条是折板絮凝池的核心部件，由呈60-90°夹角的不锈钢或PVC栅板组成。其创新性在于将传统直栅条的单一剪切作用升级为复合涡旋效应：当水流以0.1-0.3m/s通过时，人字形结构产生交替的扩张-收缩流态，形成G值（速度梯度）在20-70s⁻¹范围内的脉动场。这种动态环境促使胶体颗粒实现"吸附-脱附-再吸附"的优化絮凝过程。实验数据表明，采用人字栅条比传统直栅条可减少15%的絮凝剂投加量，且形成的矾花密实度提高20%。某日处理10万吨的水厂应用显示，人字栅条配合变频调速装置，能适应原水浊度50-5000NTU的波动范围。
三、絮凝网格：微尺度混合的工程艺术
絮凝网格由多层正交排列的细格栅构成，通常采用孔眼10-50mm的ABS塑料网格。其精妙之处在于创造分级絮凝环境：首层网格（间距50mm）产生宏观混合，中层（30mm）促进矾花碰撞，末层（10mm）实现微絮体稳定。这种"粗-中-细"三级结构使GT值（速度梯度与时间的乘积）控制在10⁴-10⁵的优化区间。网格絮凝池相比传统机械搅拌可节能40%，特别适合农村小型水站。浙江某水厂的对比试验显示，网格絮凝池在相同处理效果下，停留时间比隔板絮凝池缩短25%。
四、协同应用与技术创新
现代水厂常将三类装置组合使用：前端布置人字栅条实现快速混合，中段采用絮凝网格完成渐进絮凝，末端设置穿孔集水槽保证出水质量。这种组合工艺使絮凝时间从传统的20-30分钟压缩至12-15分钟。最新技术趋势包括：① 智能栅条系统，通过在线浊度仪反馈调节栅条角度；② 纳米涂层网格，表面接枝阳离子聚合物增强吸附能力；③ 3D打印集水槽，实现孔眼结构的流体力学优化。某智慧水厂项目应用这些技术后，药耗降低18%，运行能耗下降22%。
这些装置的技术演进折射出给水处理工艺从经验走向精准的科学化进程。随着计算流体力学（CFD）仿真和新型材料的应用，未来将出现更高效能的第四代絮凝构件，为饮用水安全保障提供更先进的技术支撑。值得注意的是，装置选型需结合原水特性，如高藻期应适当加密网格间距，高铁锰水源则需采用抗腐蚀性更强的316L不锈钢栅条。工程实践表明，科学配置这三类装置可使絮凝环节的吨水成本控制在0.05-0.08元的经济区间。
